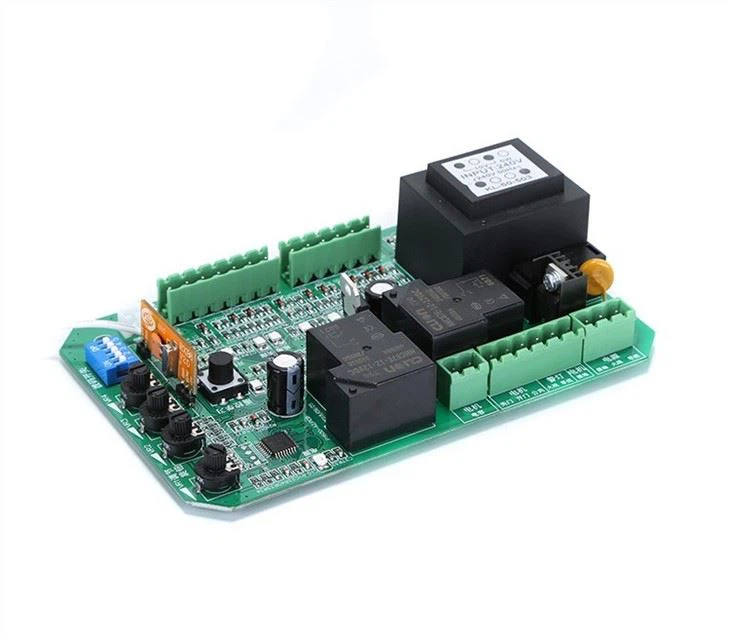

PY600-ผู้ควบคุมบอร์ด
1.110V/220 AC2.PCB BOARD MATERIAL -- FR-4.COMPATIBILITY--แผงควบคุมใช้งานได้กับรีโมทคอนโทรลของเราเท่านั้น คุณสามารถสอบถามเราก่อนที่คุณจะสั่งซื้อ3.AUTOMATIC CLOSE TIME SETTING--12s, 24s, 36s.4.REMOTE CONTROL--สำหรับแผงควบคุมนี้ คุณสามารถเพิ่มรีโมทคอนโทรลได้ 25 ตัว (ถ้า คุณต้องการรีโมทคอนโทรล คุณสามารถเลือกได้จากร้านค้าของเรา) การควบคุมระยะไกล เข้ากันได้กับระบบ HOMELINK รวดเร็ว และสะดวก.5.ง่ายต่อการติดตั้งและตั้งค่า--คุณสามารถติดตั้งและตั้งค่าได้ด้วยตัวเองตาม คำแนะนำได้อย่างง่ายดาย
คำแนะนำในการเดินสายไฟ:
1. เชื่อมต่อ L และ N เข้ากับแหล่งจ่ายไฟของ AC220V/50HZ; AC110V/60เฮิร์ต; L คือสายสด N คือสายกลาง และ PE คือสายดิน
2. เชื่อมต่อ LAMP กับ D1, D2; แรงดันไฟฟ้า: AC220V/50HZ; AC110V/60เฮิร์ต.
3. ต่อสายมอเตอร์ U เข้ากับสายมอเตอร์ REV ต่อ W เข้ากับสายมอเตอร์ FWD และต่อ V เข้ากับสายสามัญของมอเตอร์
4. ต่อ C, C เข้ากับสายตัวเก็บประจุ
เทอร์มินัล X5
แหล่งจ่ายไฟ 24VDC สำหรับอุปกรณ์บวก 24VDC (กระแสไฟฟ้าน้อยกว่าหรือเท่ากับ 50mA);
GND เพาเวอร์กราวด์;
อินพุต IR ตาแมว (NC);
CLLM ปิดสวิตช์จำกัด;
COM ลิมิตสวิตช์ขั้วทั่วไป;
OPLM เปิดสวิตช์จำกัด
เทอร์มินัล X7
ปุ่มควบคุม COM ขั้วทั่วไป;
ปุ่มควบคุม STP Stop (NO);
CLS ปุ่มควบคุมการปิดประตู (NO);
OPN ปุ่มควบคุมเปิดประตู (NO)
