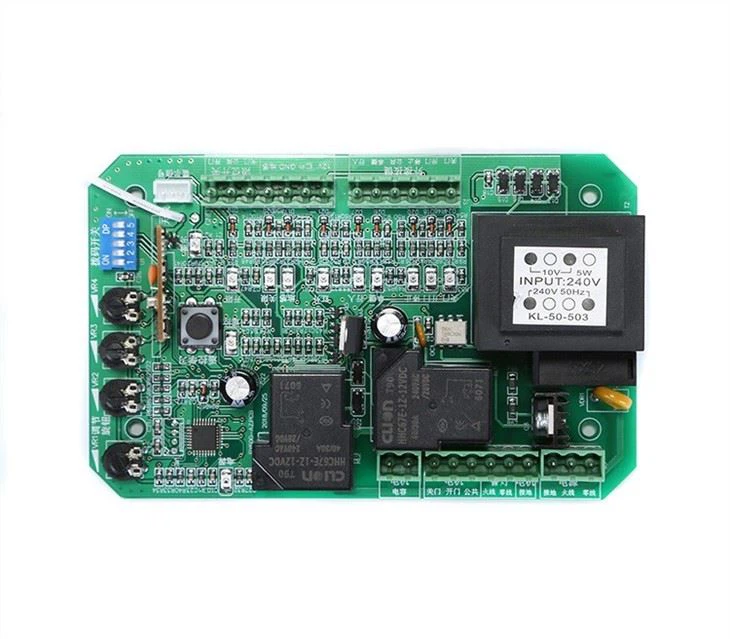

ตัวควบคุมสมาร์ทบอร์ด

คำแนะนำในการเดินสายไฟ:

1. เชื่อมต่อ L และ N เข้ากับแหล่งจ่ายไฟของ AC220V/50HZ; AC110V/60เฮิร์ต; L คือสายสด N คือสายกลาง และ PE คือสายดิน

2. เชื่อมต่อ LAMP กับ D1, D2; แรงดันไฟฟ้า: AC220V/50HZ; AC110V/60เฮิร์ต.

3. ต่อสายมอเตอร์ U เข้ากับสายมอเตอร์ REV ต่อ W เข้ากับสายมอเตอร์ FWD และต่อ V เข้ากับสายสามัญของมอเตอร์

4. ต่อ C, C เข้ากับสายตัวเก็บประจุ

การเชื่อมต่ออินฟราเรด

ฟังก์ชันโฟโตเซลล์อินฟราเรด: ในกระบวนการปิด เมื่อรังสีอินฟราเรดของโฟโตเซลล์ถูกคนหรือวัตถุบังไว้ระหว่างช่วงการตรวจจับ ประตูจะเปิดขึ้นทันทีเพื่อความปลอดภัย

ระยะห่างระหว่างตัวรับโฟโตเซลล์และตัวปล่อยโฟโตเซลล์ควรมากกว่า 2 เมตร มิฉะนั้นจะส่งผลต่อการเหนี่ยวนำของโฟโตเซลล์

หากเชื่อมต่อโฟโตเซลล์อินฟราเรด โปรดถอดการเชื่อมต่อสั้น ๆ ระหว่าง IR และ GND บนเทอร์มินัล X5

การปรับและการใช้งาน

การทำงานของรีโมทคอนโทรล

รีโมทคอนโทรลแบบสามปุ่ม: OPEN/CLOSE/STOP ของเครื่องยนต์หลักถูกควบคุมโดยปุ่มสามปุ่มแยกกันบนรีโมทคอนโทรล

รีโมทคอนโทรลโหมดปุ่มเดียว: เปิด/ปิด/หยุดของเครื่องยนต์หลักโดยปุ่มเดียวบนรีโมทคอนโทรลควบคุมเป็นวงกลม

เพิ่มการควบคุมระยะไกลพิเศษ (การเรียนรู้การควบคุมระยะไกล): ถอดตัวเรือนเครื่องยนต์หลัก จากนั้นนำฝาครอบด้านบนของกล่องควบคุมออก กดปุ่มการเรียนรู้ AN1 บนแผงควบคุม และไฟแสดงสถานะ LED2 จะกะพริบ กดปุ่มที่จะเรียนรู้บนรีโมทคอนโทรลหนึ่งครั้ง LED2 จะดับลง กดปุ่มเดียวกันบนรีโมทคอนโทรลสองครั้ง LED2 จะกะพริบหลายครั้งและดับลง การเรียนรู้การควบคุมระยะไกลเสร็จสมบูรณ์ สามารถเรียนรู้การควบคุมระยะไกลได้สูงสุด 25 ตัว

ลบรีโมทคอนโทรล: หากต้องการลบรีโมทคอนโทรลที่ได้เรียนรู้: กดปุ่มการเรียนรู้ AN1 ค้างไว้ ไฟแสดงสถานะ LED2 จะสว่างขึ้น จากนั้นปล่อยจนกว่า LED2 จะดับ หลังจากทำตามขั้นตอนแล้ว รีโมตคอนโทรลที่ตรงกันทั้งหมดจะถูกลบออก

หมายเหตุ: หากต้องการปลดที่เปิดประตู ให้เลื่อนประตูไปที่ตำแหน่งตรงกลาง จากนั้นปิดคลัตช์แล้วกดปุ่มเปิดของสวิตช์ปุ่มภายนอกเพื่อเปิดประตู หากทิศทางการเปิดประตูผิด คุณสามารถเปลี่ยนทิศทางผ่านสวิตช์สลับ SW1 บนแผงควบคุมหรือเปลี่ยนบรรทัดลำดับเฟสของมอเตอร์ U และ W หากขีดจำกัดการเปิดหรือปิดผิด โปรดเปลี่ยนบรรทัดสวิตช์จำกัด CLLM และ OPLM บนแผงควบคุม
